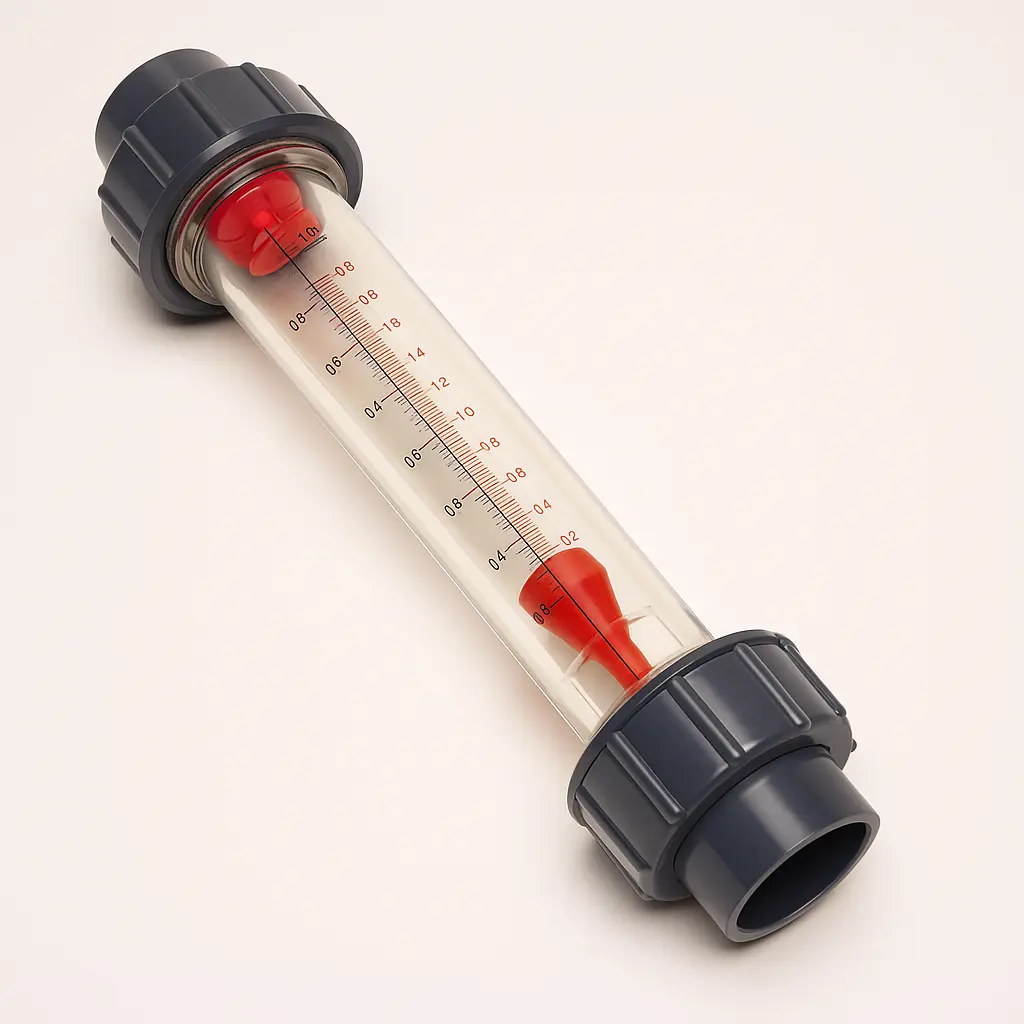

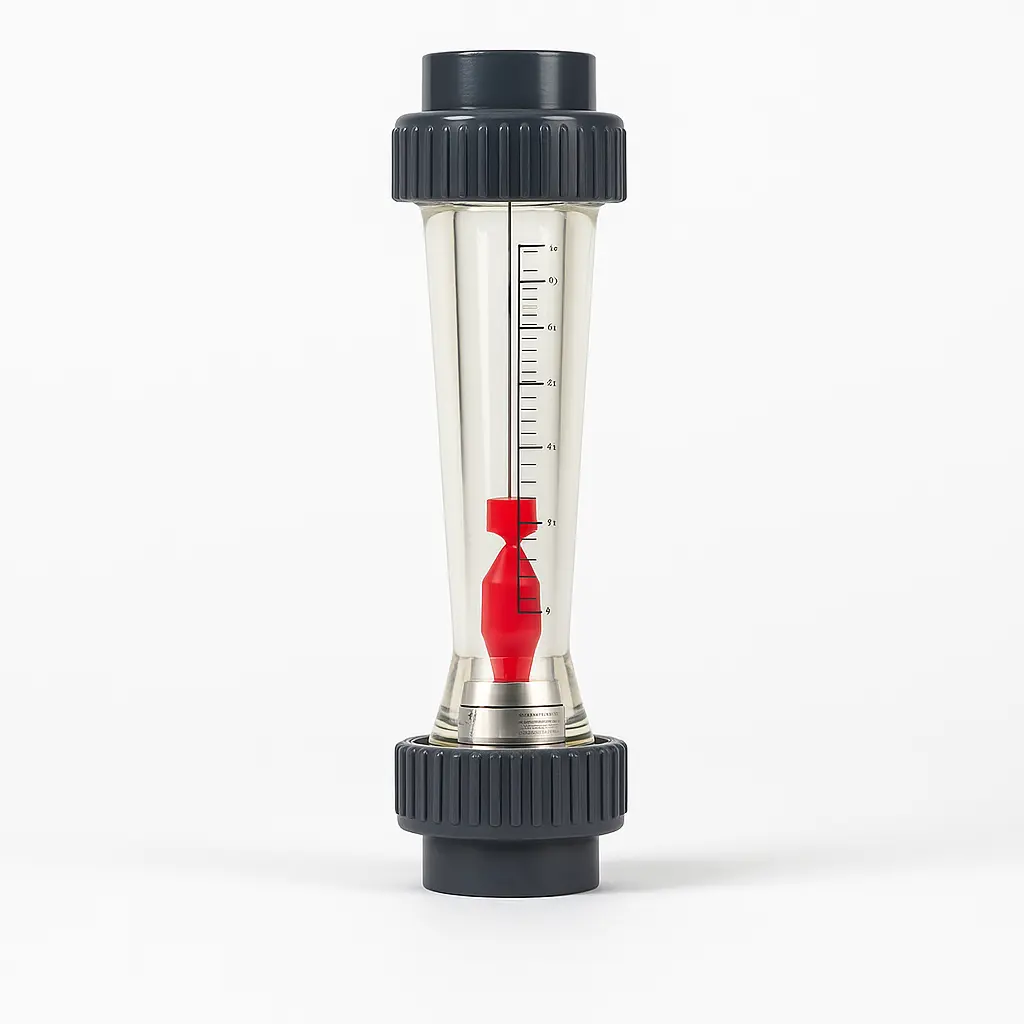

Un rotámetro es un dispositivo de medición de flujo de área variable que funciona mediante un flotador que asciende o desciende dentro de un tubo cónico transparente, según el caudal del fluido. Este principio permite una lectura visual directa y precisa del flujo, sin necesidad de alimentación eléctrica.
El funcionamiento del rotámetro se basa en el equilibrio entre la fuerza del fluido ascendente y la gravedad que actúa sobre el flotador. Es ampliamente utilizado en líneas de aire, gases y sistemas de medición de flujo de agua, donde se requiere monitoreo constante, simple y de bajo costo.
Sin necesidad de energía externa: Ideal para aplicaciones en campo o entornos con recursos limitados.
Baja pérdida de presión: El diseño permite una medición eficiente sin afectar el rendimiento del sistema.
Lectura directa en múltiples unidades: Escalas en LPM, GPM, m³/h, entre otras.
Alta resistencia química: Materiales compatibles con líquidos corrosivos y agua tratada.
Versatilidad en fluidos: Aplicable como rotámetro para agua, aire, oxígeno, gases industriales y más.
Rangos de medición: Desde 0.05 hasta 200 LPM en agua, adaptándose a flujos bajos y medios con gran precisión.
Exactitud: ±2% del fondo de escala (FS), ideal para aplicaciones donde se requiere monitoreo constante y fiable.
Materiales de fabricación: Disponibles en vidrio borosilicato para alta visibilidad, y polímeros resistentes como PTFE y PVDF, que permiten el uso del rotámetro con líquidos corrosivos.
Presión máxima de trabajo: Hasta 16 bar, lo que garantiza seguridad operativa en instalaciones industriales y laboratorios.
Estas especificaciones convierten al rotámetro en una herramienta eficaz, versátil y confiable para múltiples sectores que requieren mediciones precisas de caudal.
Sistemas de dosificación química: Donde es esencial controlar con precisión el flujo de reactivos.
Control de gases industriales: Como aire, oxígeno, nitrógeno o CO₂, gracias a su diseño visual y libre de energía externa.
Plantas de tratamiento de agua: Para visualizar caudales de entrada y salida, detectando variaciones en tiempo real.
Laboratorios: Utilizados en bancos de pruebas, investigación o calibración de sistemas hidráulicos y neumáticos.
En todos estos entornos, el funcionamiento del rotámetro garantiza confiabilidad sin necesidad de alimentación eléctrica, lo que lo convierte en una solución simple, robusta y altamente eficiente.
Sí. Los rotámetros pueden configurarse con escalas calibradas específicamente para gases como aire, nitrógeno (N₂), oxígeno (O₂) y dióxido de carbono (CO₂). La elección del modelo debe considerar la densidad y presión del gas para garantizar lecturas precisas y seguras.
Correcto. Algunos modelos sanitarios están diseñados con materiales resistentes a altas temperaturas y cuentan con conexiones Tri-Clamp, lo que los hace compatibles con procesos de limpieza CIP (Cleaning In Place) y SIP (Sterilization In Place). Son ideales para uso en industria alimentaria, farmacéutica y biotecnológica.
Sí. Existen rotámetros digitales o con sensores que incluyen salidas eléctricas como transmisores 4-20 mA o interruptores de alarma. Estas versiones permiten monitoreo remoto, integración con PLCs y automatización de procesos industriales.
Sí, pero es importante considerar que los rotámetros estándar están calibrados para agua o gases específicos. Para fluidos viscosos, se aplican factores de corrección o se utilizan modelos especiales con escalas ajustadas. Esto asegura que la medición sea precisa en líquidos como aceites o soluciones densas.
Sí, la instalación estrictamente vertical es esencial para el funcionamiento correcto del rotámetro. Esto permite que el flotador se desplace libremente dentro del tubo cónico, garantizando la precisión de lectura especificada por el fabricante.
