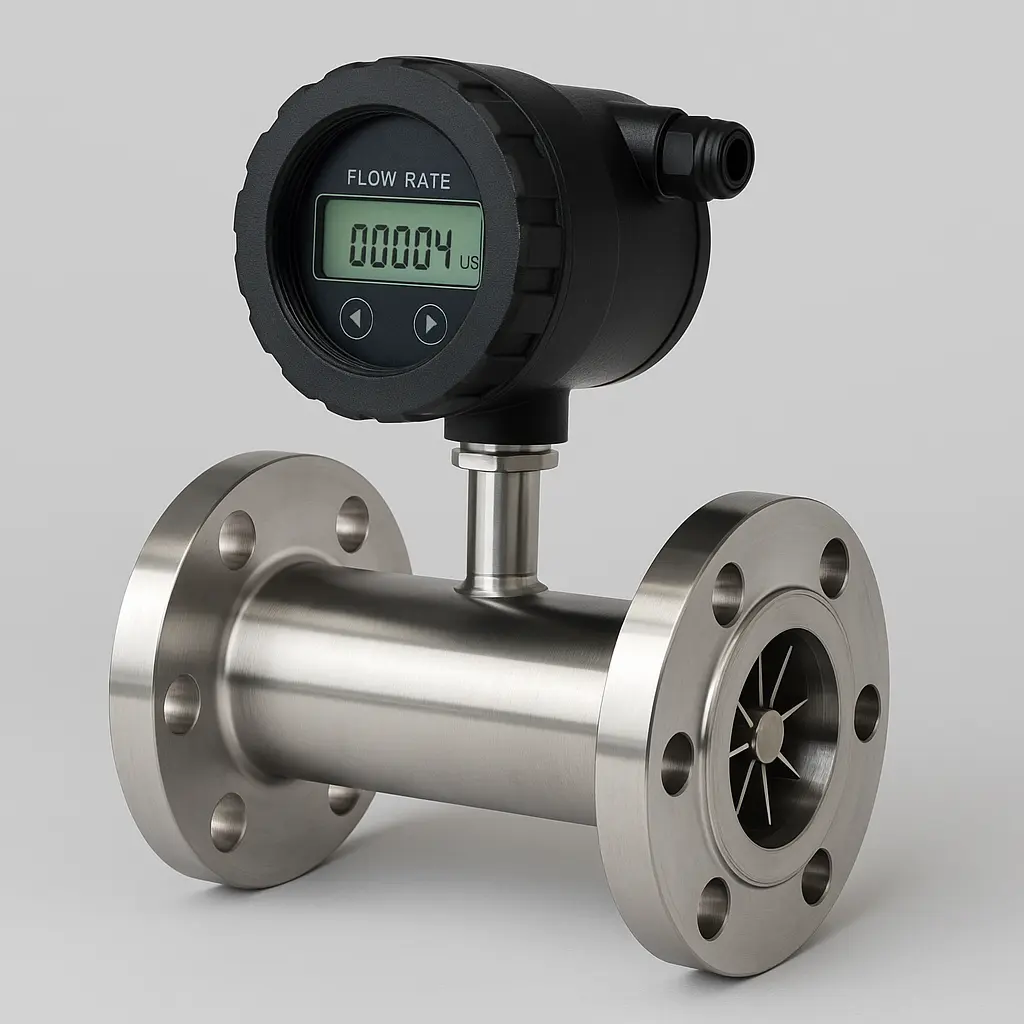

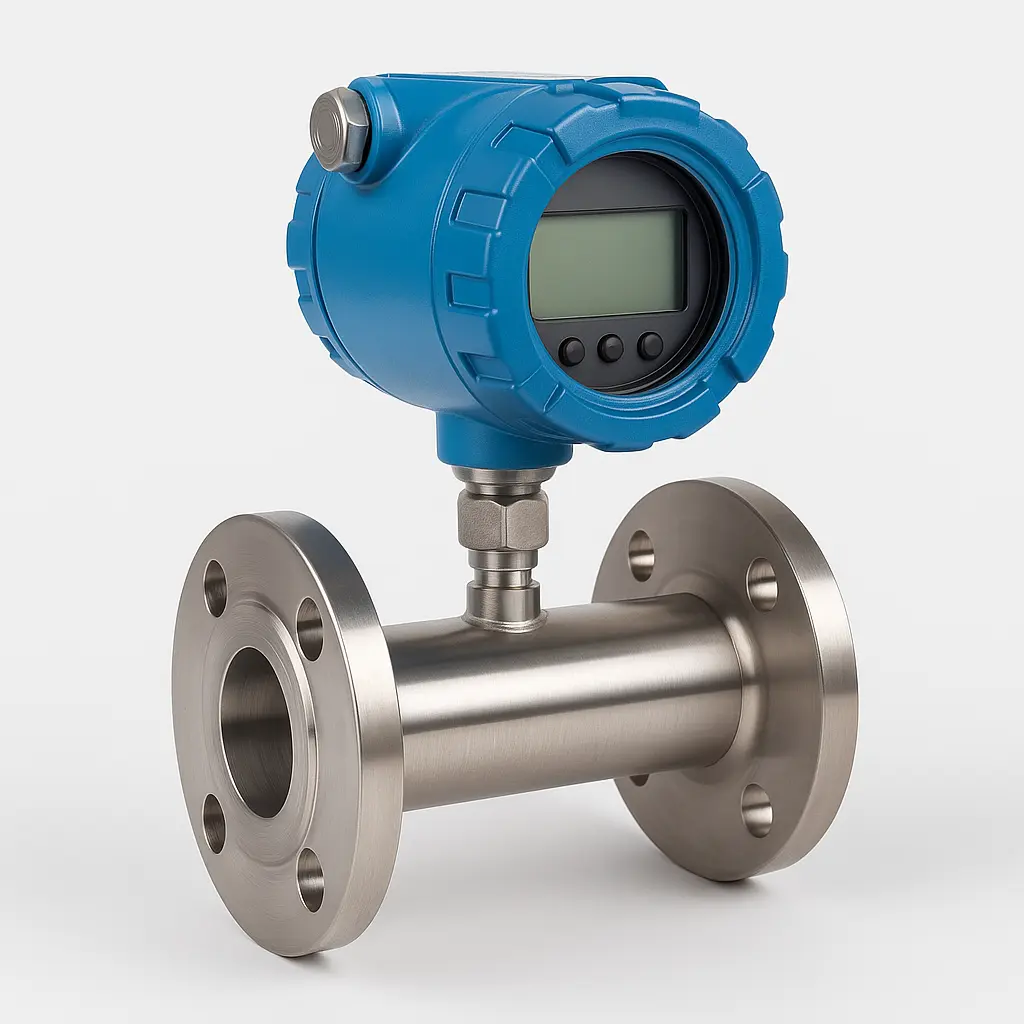

Un medidor de flujo de turbina es un dispositivo de alta precisión diseñado para medir el caudal volumétrico de líquidos en movimiento dentro de sistemas cerrados. Funciona mediante una rueda de turbina ubicada en la trayectoria del fluido, la cual gira proporcionalmente a la velocidad del flujo. Este movimiento rotacional se convierte en una señal eléctrica mediante sensores, permitiendo obtener lecturas precisas y en tiempo real. Es una de las tecnologías más utilizadas para la medición de líquidos limpios en aplicaciones industriales, químicas, petroquímicas y de tratamiento de agua.
Gracias a su diseño eficiente, el medidor de flujo de turbina ofrece una excelente relación costo-beneficio para entornos que exigen control riguroso del caudal.
Alta precisión de lectura (±0.25%), incluso a caudales variables.
Respuesta inmediata ante cambios de flujo, ideal para sistemas dinámicos.
Amplio rango de medición, desde bajos hasta altos volúmenes.
Construcción robusta y mantenimiento mínimo, lo que reduce costos operativos.
Compatibilidad con sistemas digitales a través de salidas tipo pulso o 4-20mA.
Rango de diámetros: Desde ½” hasta 12”
Materiales del cuerpo: Acero inoxidable 316 (SS316) y Monel
Presión máxima de operación: Hasta 6000 psi
Salidas eléctricas disponibles: Frecuencia y 4-20mA
Compatibilidad: Con plataformas de control y monitoreo como PLCs y sistemas SCADA.
Diseño: Construcción duradera y confiable, diseñada para operar en condiciones exigentes.
Gracias a su precisión, velocidad de respuesta y confiabilidad, estos dispositivos son ampliamente utilizados en:
Distribución de combustibles: Ideales para medir hidrocarburos y líquidos ligeros con exactitud en estaciones de carga o plantas de refinado.
Sistemas hidráulicos industriales: Permiten el control de caudal en circuitos cerrados con mínima pérdida de presión.
Procesos químicos: Adecuados para soluciones limpias donde se requiere seguimiento constante de caudal en tiempo real.
Control de irrigación agrícola: Garantizan la correcta dosificación de agua en sistemas tecnificados de riego por goteo o aspersión.
No es lo ideal. Un medidor de flujo de turbina requiere un filtro previo de al menos 100 micras para proteger la turbina y evitar interferencias en la medición.
Los modelos estándar permiten trabajar con fluidos de hasta 30 cSt. Para aplicaciones con mayor viscosidad, existen versiones específicas diseñadas para mantener la precisión.
La densidad puede influir en la lectura. Sin embargo, muchos medidores de flujo de turbina incorporan compensación electrónica para corregir este efecto y garantizar exactitud.
Sí, es posible instalarlo verticalmente, pero se debe realizar una calibración adecuada para esa orientación. El flujo debe ser ascendente para un funcionamiento óptimo.
Sí. Los medidores de flujo de turbina pueden contar con certificación ATEX e IECEx, ideales para atmósferas explosivas y aplicaciones industriales exigentes.
