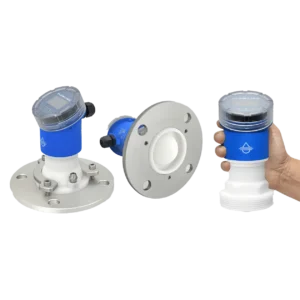

Transmisores De Nivel De Líquidos Y Sólidos Sensores De Radar De 80 GHz | Líquidos Y Sólidos | Uso General

EchoBeam ® es el transmisor de nivel sin contacto más confiable y fácil de usar. La tecnología de radar de 80 GHz de Flowline no se ve afectada por la mayoría de los medios, procesos o factores ambientales, y nuestra aplicación intuitiva LevelTap TM simplifica la configuración.

Referencia: LR80-0000 Categoría: Marca:

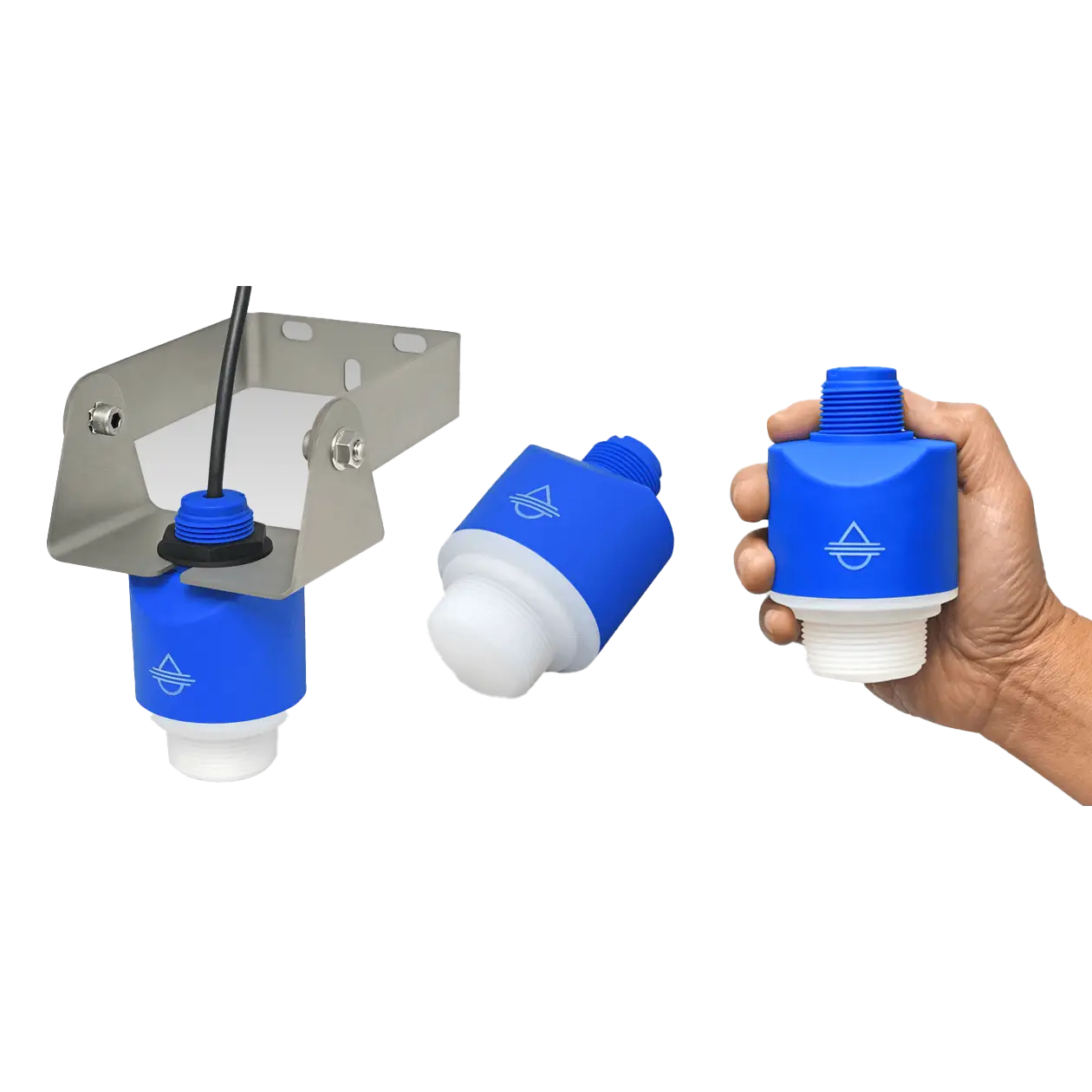

El transmisor de nivel por radar de 80 GHz de uso general LR80 proporciona una medición de nivel continua hasta 32,8′ (10 m) para líquidos o 16,4′ (5 m) para sólidos con una salida de señal de 4-20 mA. El transmisor de nivel se configura de forma inalámbrica a través de Bluetooth mediante nuestra aplicación LevelTap TM , que le permite ver el nivel, verificar el estado y administrar la configuración de los transmisores de nivel conectados desde la seguridad del suelo o una pasarela cercana. El transmisor de nivel mide medios líquidos y sólidos con un valor de constante dieléctrica ≥ 1,6, como agua, líquidos químicos o derivados del petróleo y sólidos en forma de pellets, granos, polvos o agregados. Seleccione este transmisor de nivel para aplicaciones en tanques, sumidero, estaciones elevadoras, vertederos, canales, depósitos, tolvas, cintas transportadoras o estaciones de transferencia

Parámetro Valor
Alcance máximo Líquido: 32,8′ (10 m) con dieléctrico ≥ 20 y sin agitación; Sólidos: 16,4′ (5 m) con dieléctrico ≥ 6 y sin polvo
Frecuencia 80 GHz, banda W, FMCW
Precisión 0,4 m a 10 m: ± 5 mm; 0,00 m a 0,39 m: ± 10 mm
Banda muerta 0” (0 mm)
Ángulo del haz
Dieléctrico mínimo ≥ 1,6
Versión de Bluetooth Bluetooth 5.0
Alcance del Bluetooth 26,2′ (8 m)
Configuración Aplicación LevelTap™ (iOS y Android)
Memoria No volátil
Salida de señal 4-20 mA, dos cables
Distancia máxima de señal 1000 pies (304 m)
Señal a prueba de fallos Seleccionable entre alto, bajo o retención del último valor
Tensión de alimentación 12-30 VCC
Consumo máximo 22,5 mA
Temperatura de proceso F: -40º a 140º; C: -40º a 60º
Compensación de temperatura Automática
Temperatura de almacenamiento F: -40° a 176°, C: -40° a 80°
Presión -14,5 a 43,5 psi (-1 a 3 bar)
Clasificación de la carcasa Tipo 6P (IP68)
Material del embalaje PVDF (fluoruro de polivinilideno pigmentado)
Material de la antena PVDF (fluoruro de polivinilideno natural)
Cubierta del cable PVC (cloruro de polivinilo)
Estera de sellado de cables Viton GLT (fluoroelastómero)
Orientación del cable Vertical
Cable blindado 2 conductores
Longitud del cable 32,8′ (10 m)
Conexión de conducto 1″ NPT
Montaje del proceso 1 1/2″ NPT
Junta de montaje Viton GLT (fluoroelastómero) solo para rosca G
Clasificación Propósito general (cCSAus)
Aprobaciones C22.2 No. 61010-1-12
Cumplimiento FCC: Parte 15.256, 15.209, 15C; ISED IC: RSS-102, RSS-211, RSS-247; UKCA RER 2017: 6(1)(a), 6(1)(b), 6(2); CE/RED 2014/53/EU: EN 302 372, EN 302 729, EN 301 489-1, -33, EN 300 328; SRRC: (N.º [2002] 353); RoHS, REACH, CRN, minerales de conflicto
